Vom Entwurfsmodell zum Energiezwilling: Warum frühe Geometrie mehr Semantik braucht
Frühe Entwürfe sind flexibel, aber oft datenarm. Graphbasierte BIM-BEM-Pipelines zeigen, wie Topologie und Performance früher zusammenkommen können.
Performance-driven Design braucht mehr als schöne Entwurfsgeometrie. Erst wenn Räume, Bauteile, Topologie und Energieparameter strukturiert verbunden sind, wird frühe Planung prüfbar.
Praktisches Problem
Frühe Entwurfsmodelle sind bewusst offen. Sie erlauben schnelle Varianten, Skizzen, Massenmodelle und flexible Geometrie. Genau dadurch fehlen ihnen aber oft die Informationen, die für belastbare Energie- oder Performanceentscheidungen nötig sind. Räume sind nicht eindeutig abgegrenzt, Bauteile haben keine klare thermische Rolle und Topologie ist nur implizit vorhanden. Wer in dieser Phase Energie, Komfort oder Betriebskosten bewerten will, muss Geometrie erst in eine strukturierte Modellwelt übersetzen. Dieser Übergang ist in vielen Projekten noch manuell, langsam und fehleranfällig.
Was die Forschungsidee verständlich macht

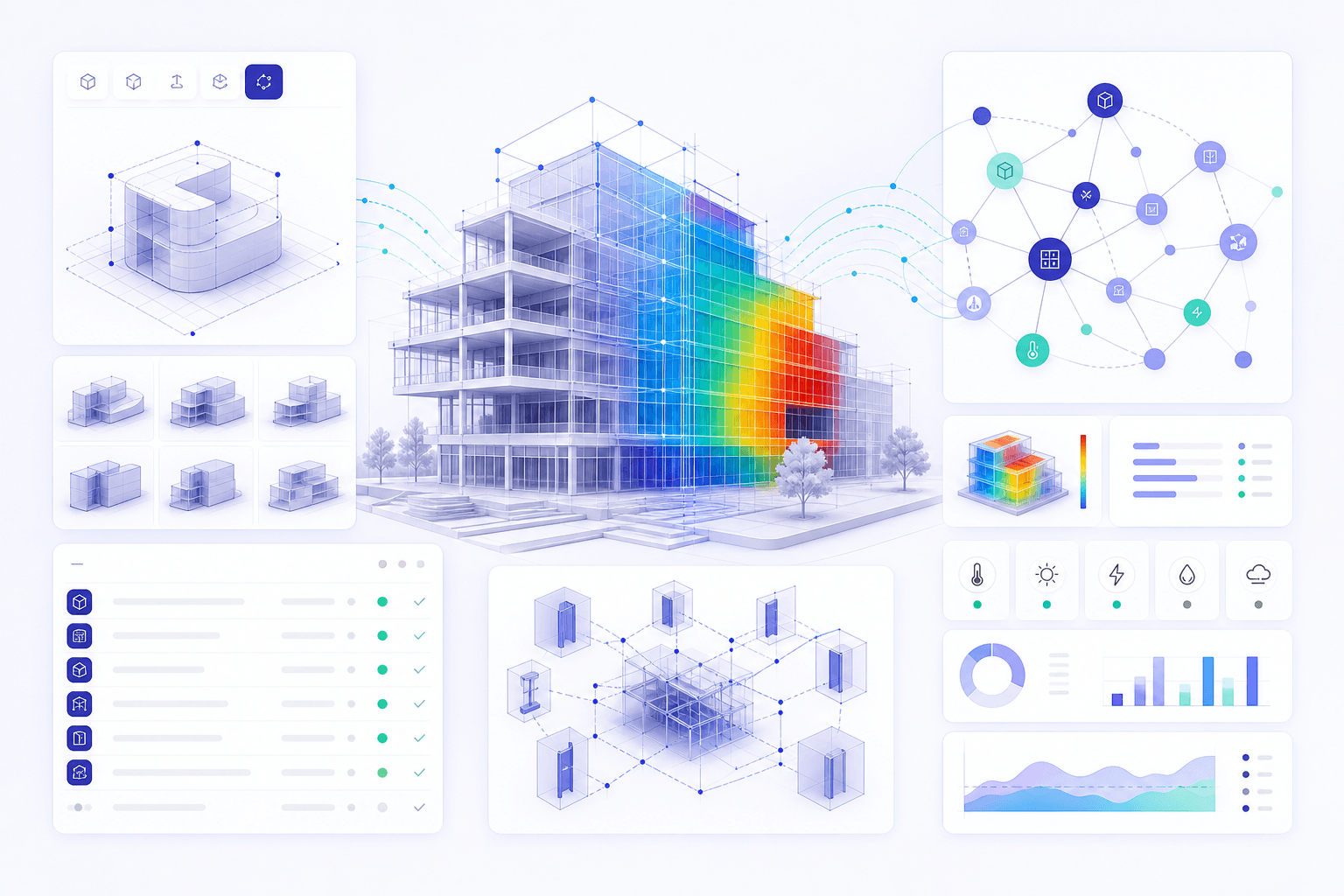

Der Ansatz beschreibt eine Pipeline von Design Model zu BIM und Building Energy Model. Zuerst wird Geometrie bereinigt, dann werden Räume und Bauteilbeziehungen erkannt, anschließend wird dieses Wissen in einem Graphen strukturiert. Aus dem graphbasierten BIM können Energieinformationen und Simulationsmodelle abgeleitet werden. Der wichtige Gedanke ist: Performance entsteht nicht aus Geometrie allein. Ein System muss wissen, welche Fläche eine Außenwand ist, welcher Raum angrenzt, welche thermische Eigenschaft gilt und wie diese Struktur in ein Energiemodell übersetzt wird.
Was heute schon als Arbeitsprinzip nützlich ist
Auch wenn vollautomatische Pipelines noch nicht überall produktionsreif sind, ist das Prinzip für Planungsteams wertvoll. Frühe Modelle sollten so angelegt werden, dass sie später nicht komplett neu interpretiert werden müssen. Saubere Raumgrenzen, konsistente Ebenen, nachvollziehbare Bauteiltypen und explizite Beziehungen zahlen direkt auf Analysefähigkeit ein. Knowledge Graphs sind dabei kein Selbstzweck. Sie helfen, Abhängigkeiten sichtbar zu machen: Raum zu Bauteil, Bauteil zu Material, Material zu Performance, Performance zu Entscheidung. Das macht Varianten vergleichbarer und reduziert Medienbrüche.
Was noch riskant oder ungelöst ist
Automatische Umwandlung kann an schlechter Geometrie, Sonderfällen und unklaren Modellierungsabsichten scheitern. Ein Algorithmus erkennt vielleicht eine plausible Raumstruktur, aber nicht zwingend die planerische Absicht. Für Energieanalysen sind außerdem Annahmen kritisch: Nutzungsprofile, Anlagen, Klima, Materialdaten und Randbedingungen beeinflussen Ergebnisse stark. Wenn diese Annahmen unsichtbar bleiben, wirken Simulationen genauer, als sie sind. Deshalb braucht jede Pipeline prüfbare Zwischenergebnisse, editierbare Annahmen und eine klare Kennzeichnung, welche Daten automatisch abgeleitet wurden.
Bezug zu Proxino, IFC, GAEB und Prüfung
Für Proxino ist das Thema relevant, weil es zeigt, wie wichtig semantische Stabilität über Phasen hinweg ist. Ein frühes Modell kann später Mengen, Kosten, Prüfregeln und Betriebsszenarien beeinflussen. IFC ist dabei der Austauschrahmen, aber der eigentliche Wert liegt in den Beziehungen: Welche Bauteile bilden welche Räume, welche Eigenschaften sind belastbar und welche Positionen oder Anforderungen hängen daran? Wenn diese Kette sichtbar ist, lassen sich GAEB-Bezüge, Mengenprüfungen und Performancefragen konsistenter verbinden. Das macht BIM vom Zeichnungsersatz zur Entscheidungsgrundlage.
