IFC als Graph denken: Warum BIM-Wissen in Beziehungen steckt
Cypher4BIM zeigt, wie graphbasierte Abfragen räumliche Strukturen, Grenzen, Zugänglichkeit und komplexe Gebäudebeziehungen im Modell besser nutzbar machen.
Viele BIM-Fragen sind keine reinen Bauteilfragen, sondern Beziehungsfragen: Welche Räume grenzen aneinander? Welche Türen verbinden Nutzungseinheiten? Welche Elemente liegen in welchen Zonen, Geschossen oder Kostenkontexten? Der Cypher4BIM-Ansatz zeigt, wie IFC-Modelle als Graph abgebildet und mit verständlichen Query-Mustern gezielt ausgewertet werden können – praxisnah für Modellprüfung, Digital Twins und datenbasierte Entscheidungen im Projekt.
Praktisches Problem
In vielen BIM-Projekten steckt das entscheidende Wissen nicht in einzelnen Bauteilattributen, sondern in ihren Beziehungen: Welche Räume grenzen an welche Wände? Welche Türen verbinden Nutzungseinheiten? Welche Bauteile gehören zu einem Brandabschnitt, beeinflussen Fluchtwege oder hängen kostenrelevant an einer bestimmten Zone? Genau hier wird IFC in der Praxis oft schwer nutzbar. Die Daten sind zwar vorhanden, aber über verschachtelte Strukturen, Relationen und Property Sets verteilt. Prüfregeln, Mengenermittlung, Digital-Twin-Anbindungen oder Betreiberfragen müssen diese Zusammenhänge mühsam rekonstruieren. Das führt zu Spezialskripten, Medienbrüchen und hohem Abstimmungsaufwand zwischen Planung, Prüfung und Ausführung. Der Forschungsimpuls adressiert damit ein sehr konkretes Problem: BIM-Modelle sollen nicht nur als Bauteilkatalog, sondern als durchsuchbares Beziehungsnetz verstanden werden. Graph-basierte IFC-Repräsentationen und Cypher-ähnliche Abfragen können dabei helfen, räumliche Strukturen, Nachbarschaften, Zugänglichkeiten und Abhängigkeiten direkt abzufragen. Für Proxino- oder BIMraum-nahe Anwendungen bedeutet das: Regeln, Kostenkontexte und Betriebslogik lassen sich näher an der tatsächlichen Gebäudestruktur formulieren und damit schneller prüfen, erklären und weiterverwenden.
Was die Forschungsidee verstaendlich macht

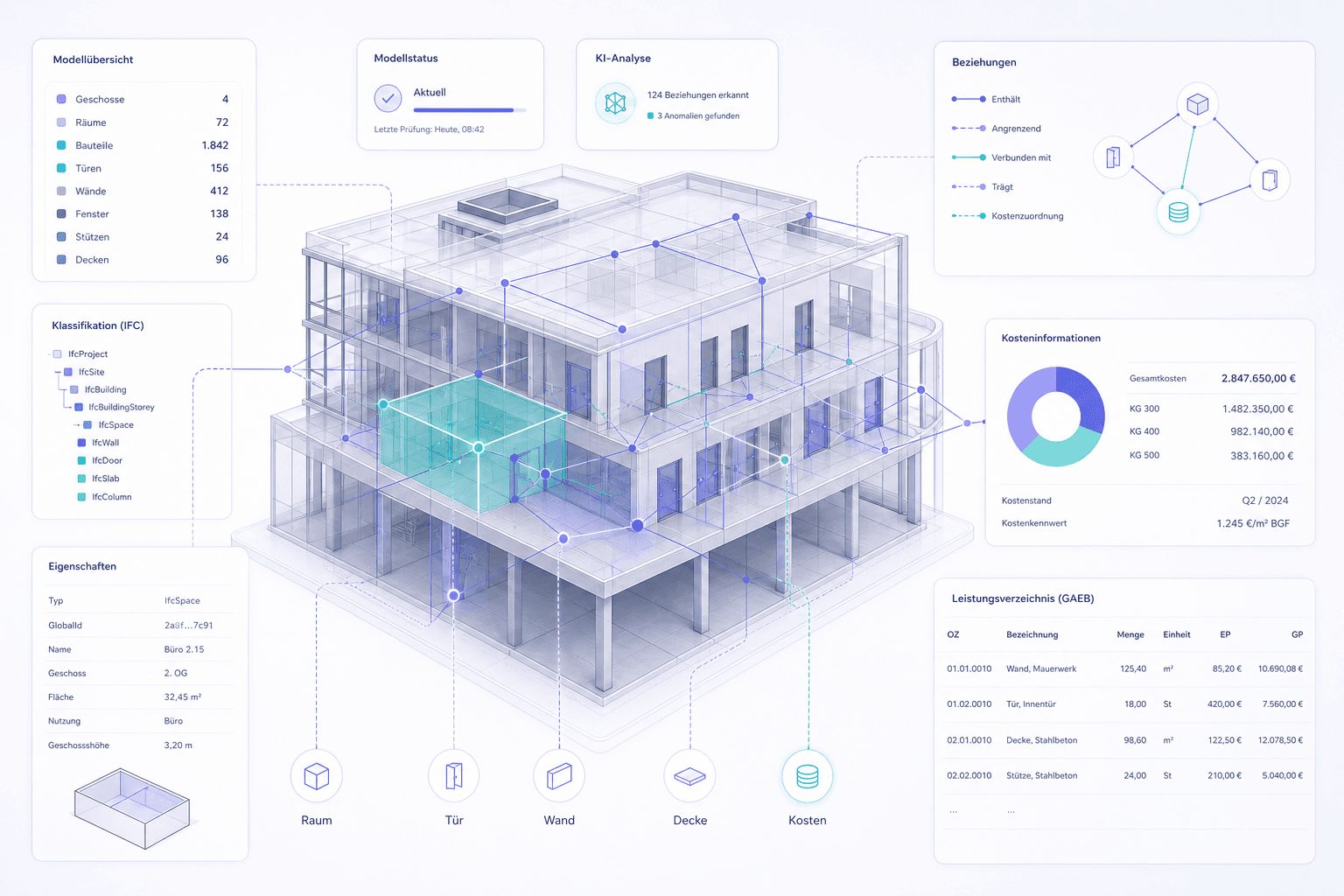

Die Idee hinter Cypher4BIM wird greifbar, wenn man ein IFC-Modell nicht nur als Sammlung von Bauteilen versteht, sondern als Netz aus Beziehungen. Eine Wand ist dann nicht einfach ein Objekt mit Material und Geometrie, sondern sie grenzt Räume ab, gehört zu einem Geschoss, berührt andere Bauteile, kann eine Tür enthalten und beeinflusst Wege, Mengen und Kosten. Genau dieses Beziehungswissen ist in klassischen BIM-Prüfungen oft schwer auszuwerten, weil man sich durch verschachtelte IFC-Strukturen, IDs und Referenzen arbeiten muss. Der Graph-Ansatz macht daraus Knoten und Verbindungen: Raum, Tür, Wand, Geschoss oder Anlage werden wie Punkte in einem Wissensnetz behandelt, ihre Beziehungen wie direkte Linien dazwischen. Mit einer Cypher-ähnlichen Abfrage lässt sich dann sehr natürlich fragen: Welche Räume sind über welche Türen erreichbar? Welche Bauteile bilden die Grenze eines Mietbereichs? Welche Wand trennt zwei Nutzungseinheiten? Welche Elemente gehören räumlich, technisch und kostenseitig zusammen? Für Proxino- oder BIMraum-Anwendungen ist das spannend, weil Prüfregeln, Digital-Twin-Sichten und Kostenkontexte nicht mehr nur an einzelnen Objekten hängen. Sie können entlang der tatsächlichen Gebäudelogik ausgewertet werden. Das macht Modelle nicht automatisch besser, aber es macht verborgenes Wissen schneller auffindbar und praktisch nutzbar.
Was heute schon als Arbeitsprinzip nuetzlich ist
Als Arbeitsprinzip ist Cypher4BIM schon heute weniger als fertiges Tool zu verstehen, sondern als Denkmodell für bessere BIM-Nutzung: IFC-Modelle sollten nicht nur als Bauteillisten, sondern als Beziehungsräume geprüft werden. Für BIM-Manager bedeutet das, Modellqualität stärker über Fragen zu definieren: Welche Räume sind über welche Türen erreichbar, welche Bauteile begrenzen einen Raum, welche Systeme versorgen welche Zonen, wo fehlen Zuordnungen oder widersprechen sich Beziehungen? Für die Kalkulation wird relevant, dass Mengen, Räume, Bauteile und Leistungspositionen nicht isoliert betrachtet werden. Wenn ein Bodenaufbau, eine Nutzungseinheit oder ein Brandschutzbereich als Knoten im Zusammenhang sichtbar wird, lassen sich Kostenkontexte plausibler bilden und Änderungen gezielter bewerten. AEC-Tech-Teams können daraus ableiten, IFC-Daten früh in graphartige Strukturen zu überführen, Abfragen als wiederverwendbare Prüf- und Analysebausteine zu formulieren und diese mit Modellcheckern, Dashboards oder Digital-Twin-Plattformen zu verbinden. Der Nutzen liegt in einer produktnahen Arbeitsweise: komplexe Gebäudebeziehungen werden nicht manuell interpretiert, sondern explizit abfragbar gemacht. So wird BIM-Wissen operativ nutzbar – für Qualitätssicherung, Variantenbewertung, Betrieb und Kostensteuerung.
Was noch riskant oder ungeloest ist
Riskant bleibt vor allem, Graph-Abfragen mit „Wahrheit“ zu verwechseln. Ein IFC-Graph kann nur so zuverlässig sein wie das Ausgangsmodell, die gewählte Transformation und die Regeln, mit denen Relationen abgeleitet werden. Fehlende Raumzuordnungen, uneinheitliche Bauteilklassifikationen, lokale Modellierkonventionen oder unvollständige Property Sets führen auch im Graphen zu Lücken oder falschen Treffern. Für produktive Prüfprozesse braucht es daher nachvollziehbare Validierung: Welche IFC-Version wurde importiert, welche Beziehungen wurden original übernommen, welche inferiert, welche Query-Version hat welches Ergebnis erzeugt? Gerade bei Brandschutz, Barrierefreiheit, Mengen- oder Kostenbezug darf eine Cypher-ähnliche Abfrage nicht ohne fachliche Freigabe zur Entscheidungsgrundlage werden. Haftungsfragen sind ebenfalls offen: Wenn ein Digital Twin eine falsche Erreichbarkeit, Grenze oder Kostenabhängigkeit ausgibt, liegt der Fehler im Modell, im Mapping, in der Abfrage oder in der Interpretation? Auch Interoperabilität ist kein Selbstläufer. Verschiedene Autorensysteme erzeugen IFC unterschiedlich, und nicht jede Graph-Repräsentation ist automatisch austauschbar. Der produktive Nutzen entsteht deshalb weniger durch „magische“ Queries als durch klare Modellanforderungen, robuste Importpipelines, testbare Regelbibliotheken und eine saubere Rückverfolgbarkeit bis zum IFC-Element.
Bezug zu Proxino, IFC, GAEB und Pruefung
Für Proxino ist der graphbasierte Blick auf IFC besonders spannend, weil er genau dort ansetzt, wo klassische Modellprüfungen oft an Grenzen stoßen: bei Beziehungen. Ein Bauteil ist nicht nur ein Objekt mit Eigenschaften, sondern Teil eines Raums, begrenzt eine Nutzungseinheit, gehört zu einem Geschoss, liefert Mengen und kann mit Kostenpositionen verknüpft werden. Werden diese Abhängigkeiten als Graph modelliert, lassen sich BIM-Objekte, Raumstrukturen, Bauteilgrenzen und Zugänglichkeiten gezielt abfragen und für Prüfworkflows nutzbar machen. Im Zusammenspiel mit GAEB entsteht daraus ein praxisnaher Kostenkontext: Mengen aus IFC können semantisch passenden Leistungspositionen zugeordnet, Abweichungen erkannt und unvollständige Modellinformationen früh sichtbar gemacht werden. Statt nur einzelne Attribute zu prüfen, können Regeln ganze Beziehungsketten auswerten, etwa ob eine Tür den richtigen Raum erschließt, eine Wand die erwartete Raumgrenze bildet oder eine Kostenposition durch die modellierten Mengen plausibel gedeckt ist. Für BIMraum bedeutet das: IFC wird nicht nur importiert, sondern als vernetztes Gebäudewissen verstanden, das Prüfung, Ausschreibung, Kostenkontrolle und Digital-Twin-Anwendungen belastbarer miteinander verbindet.
