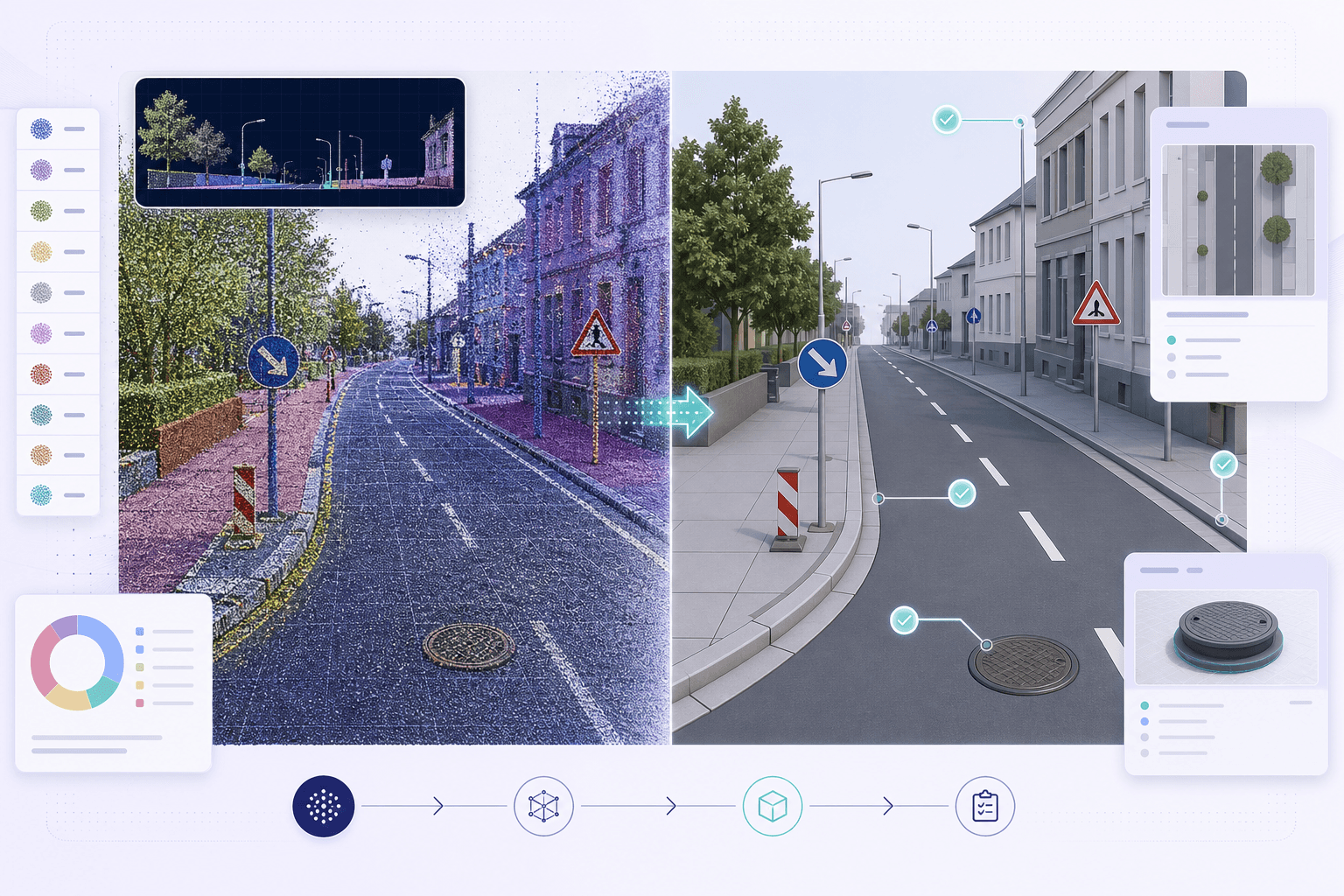

Scan-to-BIM für Straßenbestand: Von der Punktwolke zum prüfbaren Digital Twin

Warum Bestandsdaten erst mit Semantik, Objektidentität und Prüfbezug im BIM-Alltag wirklich nutzbar werden

18.06.20246.774 Zeichen

Punktwolken liefern Millionen Messpunkte, aber noch kein belastbares Bestandsmodell. Für Straßenassets wird Scan-to-BIM erst dann produktiv, wenn Fahrbahnen, Markierungen, Bordsteine oder Schächte semantisch erkannt, als Objekte geführt und mit Prüf- sowie Modellierungsregeln verknüpft werden. Der Beitrag zeigt, was das für As-built-Daten, Mengen, Qualitätssicherung und durchgängige BIM-Prozesse bedeutet.

Scan-to-BIM für Straßenbestand: Von der Punktwolke zum prüfbaren Digital Twin

Praktisches Problem

In vielen Infrastrukturprojekten liegen Bestandsinformationen zwar als Laserscan oder Mobile-Mapping-Punktwolke vor, bleiben im BIM-Prozess aber schwer nutzbar. Die Punktwolke zeigt die Straße millimeternah, sagt jedoch ohne weitere Struktur nicht zuverlässig, welches Objekt eine Fahrbahnkante, ein Bordstein, eine Markierung, ein Einlauf oder ein Verkehrszeichen ist. Für Planung, Sanierung, Mengenermittlung oder Abgleich mit dem Soll-Modell müssen diese Elemente oft manuell nachmodelliert, benannt und geprüft werden. Genau hier entsteht der Bruch zwischen Vermessung und produktiver BIM-Anwendung: Aus dichten Messdaten wird noch kein prüfbares, objektbasiertes Bestandsmodell. Der Forschungsimpuls adressiert deshalb ein sehr praktisches Problem im Scan-to-BIM-Workflow von Straßen: Wie lassen sich semantisch klassifizierte Punktwolken automatisch in geometrische As-built-Zwillinge überführen, die Bauteilidentitäten, Lagebezüge und prüfbare Objektgrenzen enthalten? Erst wenn aus Punkten nachvollziehbare Straßenobjekte mit Bedeutung und Qualitätssicherung werden, können sie für Kollisionsprüfungen, Zustandsbewertungen, Bauabrechnung, Variantenplanung oder den digitalen Betrieb eingesetzt werden.

Was die Forschungsidee verstaendlich macht

Die Idee lässt sich gut mit einem digitalen Aufmaß der Straße erklären. Zuerst wird der Bestand mit Mobile Mapping oder Laserscanning erfasst. Das Ergebnis ist eine dichte Punktwolke: Millionen Messpunkte zeigen, wo Fahrbahn, Bordstein, Markierung, Schachtdeckel oder Leitplanke im Raum liegen. Allein ist diese Punktwolke aber noch schwer nutzbar. Sie ist eher ein sehr genaues 3D-Foto als ein Modell, mit dem Planung, Betrieb oder Prüfung direkt arbeiten können. Der entscheidende Schritt ist deshalb die semantische Struktur: Punkte werden nicht nur gemessen, sondern Objekten und Bedeutungen zugeordnet. Aus „vielen Punkten an dieser Stelle“ wird zum Beispiel „linker Bordstein“, „Fahrbahnkante“ oder „Entwässerungsobjekt“. Danach kann die Software daraus Geometrien ableiten, Achsen, Flächen und Kanten bilden und diese als As-built-Modell bereitstellen. Wichtig ist dabei auch die Objektidentität: Ein Bordsteinabschnitt bleibt als wiedererkennbares Bauteil erhalten und kann später aktualisiert, geprüft oder mit Zustandsdaten verknüpft werden. So entsteht aus dem Scan kein loses Datenpaket, sondern ein digitaler Zwilling des gebauten Straßenraums. Produktiv wird das vor allem dort, wo der Prüfbezug mitgedacht ist: Stimmen Breiten, Höhen, Gefälle oder Abstände mit Regeln und Bestandsanforderungen überein? Scan-to-BIM macht Bestandsdaten damit nicht nur sichtbar, sondern auswertbar.

Was heute schon als Arbeitsprinzip nuetzlich ist

Für BIM-Manager, Kalkulation und AEC-Tech-Teams ist der wichtigste Hebel heute nicht die vollständige Automatisierung, sondern ein sauber definierter Scan-to-BIM-Arbeitsfluss mit überprüfbaren Zwischenschritten. Punktwolken sollten nicht als „3D-Foto“ behandelt werden, sondern als strukturierte Bestandsdaten: Jede relevante Klasse, etwa Fahrbahn, Bord, Markierung, Schacht oder Entwässerung, braucht eine eindeutige semantische Zuordnung, eine Objektidentität und einen Bezug zu Mess- oder Prüfregeln. Erst dann lassen sich Mengen, Abweichungen, Zustände und Planungsannahmen belastbar weiterverwenden. Praktisch heißt das: Schon bei der Beauftragung der Vermessung müssen Zielobjekte, Genauigkeiten, Klassenschema und Übergabeformate festgelegt werden. In der Modellierung sollte nachvollziehbar bleiben, welche Geometrie automatisch erkannt, manuell korrigiert oder aus Regeln abgeleitet wurde. Für die Kalkulation entsteht Nutzen, wenn aus Bestandsobjekten messbare Bauteile mit Mengenlogik werden, statt nur visuelle Modelle. AEC-Tech-Teams sollten deshalb weniger auf ein einzelnes KI-Tool setzen, sondern auf eine Pipeline aus Klassifikation, Objektbildung, Qualitätsprüfung und BIM-Übergabe. So wird der digitale Zwilling nicht zum schönen Modell, sondern zur belastbaren Arbeitsgrundlage für Umbau, Erhaltung und Ausschreibung.

Was noch riskant oder ungeloest ist

Riskant bleibt vor allem die Verwechslung von „automatisch erzeugt“ mit „belastbar freigegeben“. Semantisch gelabelte Punktwolken können Fahrbahnränder, Markierungen, Bordsteine, Schächte oder Schilder nur so zuverlässig abbilden, wie Erfassung, Registrierung, Klassifikation und Modellbildung zusammenspielen. Abschattungen, nasse Oberflächen, Baustellenzustände, Vegetation oder unterschiedliche Befahrungsrichtungen erzeugen Lücken und Mehrdeutigkeiten. Deshalb braucht Scan-to-BIM für Bestandsstraßen klare Qualitätsmaße: Punktdichte, Lagegenauigkeit, Klassifikationsgüte, Modelltoleranzen und nachvollziehbare Prüfregeln je Objektklasse. Ungelöst ist oft auch, wie Objektidentitäten über mehrere Scans, Versionen und Umbauten stabil bleiben, damit aus Geometrie tatsächlich ein fortschreibbarer digitaler Zwilling wird. Für Betreiber entscheidend ist die Validierung: Welche Objekte wurden automatisch erkannt, welche manuell korrigiert, welche nur plausibilisiert? Ohne Prüfprotokoll, Verantwortlichkeiten und Freigabestatus entsteht ein Haftungsrisiko, besonders wenn Modelle Grundlage für Planung, Ausschreibung oder Instandhaltung werden. Hinzu kommt Interoperabilität: Straßenobjekte müssen nicht nur schön modelliert, sondern in offenen Formaten, mit konsistenten Attributen und Anschluss an GIS, CDE, Asset-Management und Prüfprozesse übergeben werden.

Bezug zu Proxino, IFC, GAEB und Pruefung

Für Proxino ist genau dieser Übergang entscheidend: Aus einer vermessenen Punktwolke wird erst dann ein nutzbares Bestandsmodell, wenn Fahrbahn, Bord, Markierung, Entwässerung oder Schutzeinrichtung als BIM-Objekte mit eindeutiger Identität vorliegen. In IFC können diese Objekte geometrisch beschrieben, klassifiziert und mit Eigenschaften wie Material, Lage, Zustand, Breite, Fläche oder Länge angereichert werden. Daraus entstehen belastbare Mengen, die nicht mehr manuell aus Plänen oder Aufmaßen abgeleitet werden müssen, sondern direkt aus dem digitalen Zwilling des Bestands kommen. Über semantisches Matching lassen sich diese Mengen mit Kostenpositionen, Leistungsbeschreibungen und GAEB-Strukturen verknüpfen: Eine erkannte Asphaltfläche wird zur abrechenbaren Position, ein Bordsteinzug zur prüfbaren Länge, eine Entwässerungsrinne zum Objekt mit Bezug auf LV, Kosten und Ausführung. Für Prüfworkflows bedeutet das einen klaren Bezug zwischen Realität, Modell und Vertrag. Abweichungen zwischen Scan, IFC-Modell und Soll-Vorgaben können objektbezogen markiert, dokumentiert und nachvollziehbar geprüft werden. So wird Scan-to-BIM nicht nur zur Modellierungsmethode, sondern zur Grundlage für Mengenprüfung, Kostenkontrolle und qualitätsgesicherte Bestandsdaten.
